靶式流量計的結構組成

點擊次數:1142 發布時間:2023-12-11 10:02:58

靶式流量計是差壓流量計的一個品種,它在工業上的開發應用已有數十年的歷史。我國于20世紀70年代開發電動、氣動靶式流量變送器它是電動、氣動單元組合儀表的檢測儀表。由于當時力轉換器直接采用差壓變送器的力平衡機構,這種流量計使用時不免帶來力平衡機構本身所造成的諸多缺陷,如零位易漂移,測量精確度低,杠桿機構可靠性差等。由于力平衡機構性能不佳的拖累,靶式流量計本身的許多優點亦未能得到有效的發揮,至今用戶對舊靶式流量計的不良印象仍未消除。


新型靶式流量計的力轉換器采用應變式力轉換器,它完全消除了上述力平衡機構的缺點,新型靶式流量計還把微電子技術和計算機技術應用到信號轉換器和顯示部分,流量計具有一系列優點,相信今后在眾多流量計中發揮重要的作用。


1、工作原理

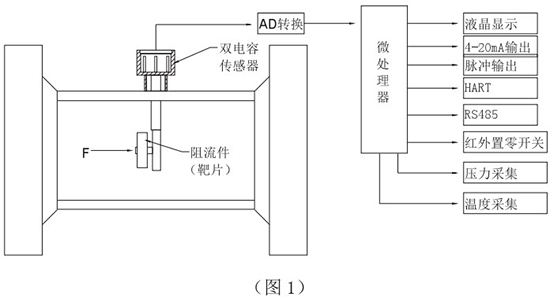

當介質在測量管中流動時,因其自身的動能通過阻流件(靶片)時而產生的壓差,并對阻流件有一作用力,其作用力的大小與介質流速的平方成正比。阻流件(靶片)接受的作用力F,經剛性連接的傳遞件(測桿)傳至雙電容傳感器,雙電容傳感器產生電容差經高精度AD芯片進行處理,直接輸出數字信號,由此,通過AD轉換及計算機處理后,即可得到相應的瞬時流量和累積總量,其工作原理見示意(圖1):


2、結構

電容式靶式流量計主要由測量管(外殼)、雙電容傳感器(含阻流元件)、積算顯示和輸出部分組成。根據不同的介質和工況,必須選用相適應的雙電容傳感器,因此,用戶提供準確的計量對象及參數,生產廠家選用合適的電容力傳感器是產品能否計量準確的關鍵。其結構如右(圖2):
